Multi effekt fordamper

Definition af Multi Effect Evaporator

En Multi-Effect Evaporator (MEE) er en type industrielt udstyr, der bruges til at koncentrere opløsninger, typisk væsker, ved at fjerne opløsningsmidlet gennem fordampning. Denne proces er især anvendt i forskellige industrier såsom mad og drikkevarer, kemisk behandling og spildevandsbehandling for at øge koncentrationen af ønskede komponenter i en flydende blanding.

Udtrykket "multi-effekt" refererer til brugen af flere fordamperbeholdere eller -trin, arrangeret i serie, for effektivt at udnytte den varme, der genereres under fordampningsprocessen. I et multi--effektfordampersystem bruges den damp, der produceres i ét trin, som varmekilde til det efterfølgende trin, hvorved energieffektiviteten maksimeres.

Den grundlæggende betjening af en multi-effektfordamper involverer at føre væsketilførslen gennem en række fordamperbeholdere, hvor hver beholder arbejder ved gradvist lavere tryk. Når væsken passerer gennem hvert trin, undergår den delvis fordampning, hvor den producerede damp overfører varme til næste trin med et lavere kogepunkt. Denne kaskadeeffekt gør det muligt for den samlede proces at opnå højere koncentrationer med reduceret energiforbrug sammenlignet med en enkelt-effektfordamper.

Multi-effektfordampere bruges til at koncentrere forskellige væsker, såsom frugtjuice, mejeriprodukter, kemikalier og industrielt spildevand. Designet og konfigurationen af et multi--effektfordampersystem afhænger af foderopløsningens specifikke egenskaber og de ønskede koncentrationsresultater. Disse systemer er værdsat for deres energieffektivitet og omkostningseffektivitet-i stor-fordampningsprocesser.

Arbejdsprincippet for multi-effektfordamper (MEE)

En multi-effektfordamper bruger en række indbyrdes forbundne fordampere (kaldet "effekter") til gradvist at koncentrere en væske ved at genbruge damp genereret i én effekt som opvarmningskilde for den næste. Dette kaskadedesign maksimerer energieffektiviteten ved at genbruge latent varme.

Trin-for-trinsoversigt

1. Distribution af flydende foder

Procesvæsken (f.eks. spildevand, saltlage eller juice) tilføres den første fordampereffekt. Efterfølgende effekter modtager delvist koncentreret væske fra det foregående trin.

2. Primær opvarmning i den første effekt

Ekstern damp (eller en anden varmekilde) indføres i den første effekts varmeveksler. Dette opvarmer væsken og genererer damp (primær damp), mens den efterlader en mere koncentreret opløsning.

3. Dampoverførsel til efterfølgende effekter

Dampen, der genereres i den første effekt, ledes til varmeveksleren i den anden effekt. Her kondenserer det og frigiver latent varme for at fordampe mere væske i den anden effekt. Denne proces gentages i efterfølgende effekter, hvor hver effekt virker ved gradvist lavere tryk og temperaturer.

4. Trykgradientdesign

Effekter opretholdes under faldende tryk (f.eks. via vakuumsystemer). Dette tillader damp fra en højere-temperatureffekt at overføre varme til en lavere-temperatureffekt, hvilket muliggør kontinuerlig fordampning uden yderligere damptilførsel.

5. Koncentration og kondensatflow

● Den endelige koncentrerede væske udledes fra den sidste effekt.
● Kondensat (rent vand fra kondenseret damp) opsamles fra hver effekts varmeveksler og fjernes fra systemet.

6. Energieffektivitet

● Multi-effektfordampere reducerer dampforbruget med 50-90 % sammenlignet med enkelt-effektsystemer.
● Hver efterfølgende effekt genbruger den latente fordampningsvarme fra den tidligere effekt, hvilket sænker energibehovet drastisk.
● Antallet af effekter bestemmer effektiviteten: flere effekter=højere effektivitet, men højere kapitalomkostninger.

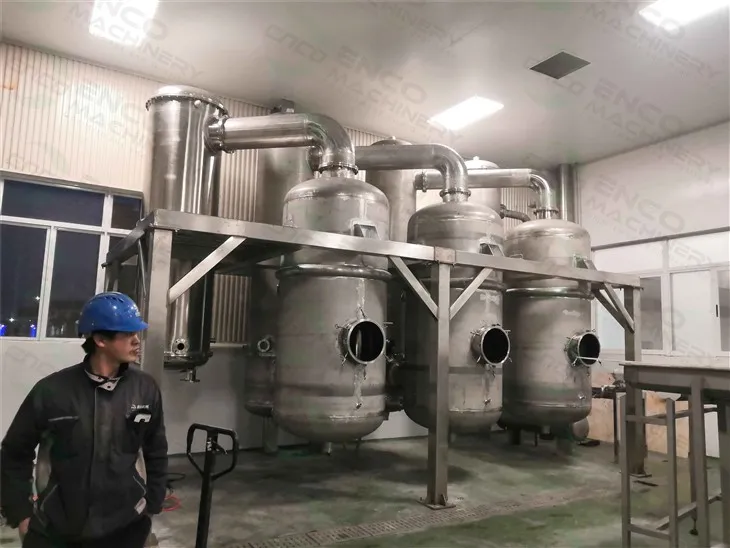

Typisk multi-effektfordamperanvendelse: ELEKTROPLATERING AF SPILDEVANDSBEHANDLINGSPROJEKT

productcate-600-800

Vigtigste fordele ved ENCO Multi-Effect Evaporator

01.

Høj energieffektivitet

Genbruger latent varme på tværs af flere effekter, hvilket reducerer dampforbruget med 50-90 % i forhold til enkelt-effektsystemer.

02.

Skalerbart design

Modulær opsætning tilpasser effekter til fleksible kapacitets- og energimål, skalering fra små til industrielle applikationer.

03.

Fleksibel varmekildekompatibilitet

Fleksibel varmekildekompatibilitet
Bruger ekstern damp/spildvarme i den første effekt, uden behov for tilsat damp til de efterfølgende trin.

04.

Miljømæssige fordele

Reducerer termisk forurening og vandspild via latent varmegenanvendelse og kondensatgenvinding.

Overvejelser om multi-effektfordamperdesign

01/

Termodynamisk effektivitet
● Antal effekter: Flere effekter=højere effektivitet, men højere kapitalomkostninger (typisk 3-6 effekter i industrielle systemer).

● Trykgradientdesign:
① Hver efterfølgende effekt virker ved lavere tryk og temperatur (via vakuumsystemer) for at muliggøre varmeoverførsel.
② Kræver præcis kontrol af trykforskelle mellem effekter.

● Boiling Point Elevation (BPE): Kritisk for løsninger med høj-saltindhold; påvirker temperaturfald på tværs af effekter.

02/

Materialevalg
● Korrosionsbestandighed:
① Første effekt (høj-temperatur): SS316L eller duplex rustfrit stål.
② Senere effekter (lavere temperatur, højere koncentration): Titanium, nikkellegeringer (f.eks. Hastelloy) til aggressive medier.

● Tilsmudsning:
① Glatte røroverflader, anti-afkalkningsbelægninger.
② Integrerede CIP-systemer (Clean-in-Place) til periodisk vedligeholdelse.

03/

Energioptimering
● Foderforvarmning: Bruger kondensat fra dampkondensering til at forvarme indkommende væske.
● Inter-effektvarmevekslere: Maksimerer latent varmegenvinding mellem effekter.
● Vakuumsystemer: Optimeret til at opretholde trykgradienter med minimal energi (f.eks. hybriddamp-jet + væskeringpumper).

04/

Kontrolsystem
● Automatisering:
① PLC kontrollerer tryk, temperatur og væskeniveau på tværs af alle effekter.
② Adaptive algoritmer til at håndtere udsving i foderkoncentrationen.

● Sikkerhed:
① Vakuumfejlsalarmer og overtryksventiler.
② Anti-oversvømmelseskontrol til kondensatdræning.

Sammenligning af flere-effektfordamperomkostninger og andre faktorer

S/N	Multi effekt fordamper	MVR fordamper	Faldende film fordamper	TVR fordamper
Driftsomkostninger	Medium-høj (flere-effektkar og vakuumsystemer)	Høj (kompressorpris)	Lav (simpel struktur)	Medium (dampudkaster + vakuumsystem)
Energikilde	Lav (dampbehov falder med effektiviteten)	Meget lav (kun elpris)	Medium-høj (kontinuerlig ekstern varmekilde)	Medium (frisk damp er påkrævet)
Vedligeholdelseskompleksitet	Medium (multi-effektkoordinering, vedligeholdelse af vakuumsystem)	Høj (kompressorvedligeholdelse)	Lav (simpel struktur)	Medium (vedligeholdelse af dampudkaster)
Typiske anvendelsesscenarier	Afsaltning af havvand, kemisk koncentration, fødevareforarbejdning	Høj-salt spildevand, lægemidler, høj-destilleret vand	Koncentration af mejeriprodukter, juice,-varmefølsom opløsning	Sukkerfremstilling, papirfremstilling, middelkoncentreret spildevandsbehandling

Multi-effektfordamperapplikationer

MVR (Mechanical Vapor Recompression)-fordamper er en yderst effektiv og-energibesparende teknologi, der er bredt anvendt i forskellige industrielle processer til koncentration af flydende opløsninger. Denne innovative fordamper bruger mekanisk energi til at komprimere og genbruge damp, hvilket reducerer energiforbruget betydeligt sammenlignet med traditionelle fordampningsmetoder.

MVR-fordamperen finder omfattende anvendelser i industrier som mad og drikkevarer, kemisk behandling, farmaceutiske produkter og spildevandsbehandling. Dens alsidighed giver mulighed for koncentration af en lang række stoffer, herunder frugtjuice, mejeriprodukter, syrer og andre flydende opløsninger. Systemet fungerer ved at tage lavtryksdamp, der genereres under fordampning, komprimere den og derefter genbruge den som varmekilde til fordampningsprocessen, hvilket fører til et lukket-kredsløb og energi-effektivt system.

En bemærkelsesværdig fordel ved MVR-teknologi er dens evne til at håndtere varme-følsomme produkter uden at gå på kompromis med deres kvalitet. Dette gør den særdeles velegnet til industrier, hvor præcis temperaturstyring er afgørende. Derudover gør det kompakte design og den minimale miljøpåvirkning MVR-fordampere til et foretrukket valg for virksomheder, der ønsker at øge bæredygtigheden i deres drift.

MVR-fordampere repræsenterer en banebrydende-løsning til koncentrationsprocesser, der tilbyder energieffektivitet, alsidighed og miljømæssig bæredygtighed på tværs af forskellige industrisektorer.

☆ Afsaltning
☆ Industriel spildevandsrensning
☆ Nul væskeudledning (ZLD).
☆ Mejerikoncentration
☆ Juice/sirup koncentration
☆ Alkoholrensning
☆ Kemisk koncentration
☆ Farmaceutiske mellemprodukter
☆ Genvinding af opløsningsmidler
☆ Koncentration af sortlud
☆ Genbrug af spildevand
☆ Sur spildevandsrensning
☆ Metalsaltgenvinding
☆ Lithium batteri industri
☆ Biobrændstoffer

ENCO Multi-Effect Evaporator referencer

Galvanisering af spildevandsbehandlingsprojekt i Kina

se mere

Huakang Pharmaceutical

se mere

Afrika

se mere

Hvad er funktionerne i Multi Effect Evaporator?

En Multi-Effect Evaporator (MEE) er en type industrielt udstyr, der bruges til at koncentrere en væske, typisk en opløsning, ved at bruge flere fordampningstrin.

Flere fordampningsstadier

Det primære træk ved en Multi-Effect Evaporator er inkorporeringen af flere fordampningstrin eller effekter. Hver effekt repræsenterer en separat fordampningsenhed.

Energieffektivitet

MEE er designet til at opnå høj energieffektivitet ved at udnytte den damp, der genereres i én effekt, til at drive fordampningsprocessen i de efterfølgende effekter.

Damp økonomi

Systemet optimerer brugen af damp, hvilket gør det mere økonomisk. Damp genereret i den ene effekt bruges som opvarmningsmedium i den næste effekt, hvilket reducerer det samlede energiforbrug.

Varmevekslere

MEE'er inkorporerer flere varmevekslere for effektivt at overføre varme mellem damp og væsketilførsel. Dette hjælper med at opretholde en kontinuerlig og effektiv fordampningsproces.

Vakuum system

Et vakuumsystem bruges ofte til at sænke væskens kogepunkt, hvilket muliggør fordampning ved lavere temperaturer. Dette hjælper med at reducere energiforbruget og minimere produktnedbrydning.

Foder distributionssystem

Væskefoderet er jævnt fordelt over de forskellige effekter for at sikre ensartet koncentration og effektiv fordampning.

Genvinding af kondensat

Kondensat fra dampen genvindes typisk og genbruges, hvilket bidrager til systemets samlede effektivitet.

Kontrolsystemer

Avancerede kontrolsystemer bruges til at overvåge og kontrollere forskellige parametre såsom temperatur, tryk og flowhastigheder i hver effekt, hvilket sikrer optimal ydeevne og produktkvalitet.

Byggemateriale

MEE'er er ofte konstrueret med materialer, der er-korrosionsbestandige og egnede til den specifikke anvendelse, hvilket sikrer holdbarhed og lang levetid.

Ansøgninger

Multi-effektfordampere bruges almindeligvis i industrier som f.eks. kemisk forarbejdning, mad og drikkevarer, lægemidler og spildevandsbehandling til at koncentrere forskellige flydende opløsninger.

Om os

ENCO Machinery er oprindeligt grundlagt i 2003 i Hangzhou Kina.

Vores fabrik

ENCO leverede integrerede løsninger fra-husets konstruktion, fremstilling, systemmodularisering, installation, idriftsættelse og O&M-tjenester. ENCOs modulariseringsløsning er bevist som omkostnings- og tidsplanbesparende, især for oversøiske projekter.

Med den hurtige udvikling af elektriske køretøjer og dens relaterede industrier til genbrug af batterier er ENCO langt den eneste aktør, der har track records i USA, Kina, Sydkorea og Vietnam.

I dag har ENCO med succes leveret mere end 500 industrielle projekter globalt.

Til lande inklusive USA, Australien, Sydkorea, Malaysia, Tyrkiet, Jordan, Singapore Kuwait, Mexico og etc.

Vores slutbrugere- omfatter verdens førende industriledere, herunder Tesla, BMW, Air Products, NTN, SpaceChina, PetroChina, Thyssenkrupp; BOE; AVIC og mange andre.

Vores virksomhedsværdi er: Engagement og taknemmelighed!

Vores certifikat

Med 20 års udvikling har ENCO opnået en række industrielle certificeringer, herunder ISO 14001, ISO 9001, ISO 45001, CE og andre IP'er.

FAQ

Q: Hvad er fordelene ved en flertrins fordamper?

A: En fordamper i flere-trin giver øget effektivitet i væskekoncentrationsprocesser ved gradvist at fordampe væsker i flere trin. Denne metode sikrer optimal energiudnyttelse, reduceret skalering og forbedret produktkvalitet.

Spørgsmål: Hvordan fungerer flereffektfordamperen under vakuum?

Sv: Multipel-effektfordamperen under vakuum anvender en række fordampere, der er forbundet i rækkefølge. Hvert trin bruger dampen genereret fra det foregående til at opvarme og fordampe væsken, hvilket reducerer energiforbruget. At arbejde under vakuum sænker kogepunktet, hvilket øger effektiviteten i at fjerne varme og koncentrere opløsningen.

Spørgsmål: Hvorfor foretrækkes flereffektfordampere?

A: Fordampere med flere effekter foretrækkes på grund af deres energieffektivitet i industrielle processer. Ved at udnytte varmen fra et fordampningstrin til at drive efterfølgende trin, reducerer de det samlede energiforbrug. Denne sekventielle opvarmningsmetode forbedrer fordampningsprocessen, hvilket gør den mere omkostningseffektiv-og miljøvenlig.

Q: Hvad er en tredobbelt effekt fordamper?

A: En tredobbelt-effektfordamper er et termisk behandlingssystem, der sekventielt bruger tre fordamperbeholdere til gradvist at koncentrere en væske, typisk i fødevare- eller kemisk industri. Dette energi-effektive design udnytter varme fra én beholder til at drive fordampning i den næste, hvilket forbedrer den samlede proceseffektivitet.

Q: Hvad er den mest effektive fordampertype?

A: Den mest effektive fordampertype afhænger af specifikke applikationer, men generelt er faldende filmfordampere meget effektive. De sikrer kontinuerlig og ensartet væskefilmstrøm for optimal varmeoverførsel, hvilket minimerer tilsmudsning. Deres alsidighed gør dem velegnede til forskellige industrier, herunder fødevareforarbejdning og kemisk fremstilling.

Spørgsmål: Hvor bruges flereffektfordamper?

A: Fordampere med flere effekter anvendes i forskellige industrier, herunder fødevareforarbejdning og kemisk fremstilling. Denne teknologi fordamper effektivt væsker ved at bruge den damp, der genereres i den ene effekt, til at opvarme den næste. Dette reducerer energiforbruget og forbedrer den overordnede procesbæredygtighed.

Spørgsmål: Hvornår ville en fordamper med enkelt effekt ikke være at foretrække frem for en fordamper med flere-effekter?

Sv: En enkelt-effektfordamper foretrækkes måske ikke frem for en flereffektsfordamper, når der er tale om store-operationer, eller hvor energieffektivitet er afgørende. Fordampere med flere-effekter bruger varme mere effektivt, hvilket reducerer energiomkostningerne og miljøpåvirkningen. Derudover tilbyder de øget produktionskapacitet, hvilket gør dem fordelagtige i industrielle processer, der kræver høj gennemstrømning og ressourceoptimering.

Sp.: Hvordan fungerer fordamper med flere-effekter kort sagt?

A: En fordamper med flere-effekter udnytter varmen fra én fordamper til at drive de efterfølgende, hvilket forbedrer energieffektiviteten. Væske koncentreres gradvist, når den passerer gennem flere kamre, der hver især arbejder ved lavere tryk, hvilket sænker kogepunkterne. Denne kaskadende varmeveksling minimerer energiforbruget i fordampningsprocessen.

Q: Hvad er de 4 hovedtyper af fordampere?

A: De fire hovedtyper af fordampere er: Fordampere med faldende film, fordampere med stigende film, fordampere med tvungen cirkulation og pladefordampere. Disse enheder er afgørende i forskellige industrier for at koncentrere opløsninger ved at fjerne opløsningsmiddel gennem fordampningsprocessen.

Q: Hvad er forskellen mellem tvungen cirkulation og naturlig cirkulation?

A: Tvungen cirkulation og naturlig cirkulation refererer til to metoder til væskebevægelse i systemer. Tvungen cirkulation involverer brug af eksterne enheder som pumper til at cirkulere væsken, hvilket sikrer et kontrolleret flow. I modsætning hertil er naturlig cirkulation afhængig af opdrifts- og tæthedsforskelle for flydende bevægelse uden eksterne hjælpemidler.

Q: Hvad bruges en naturlig cirkulationsfordamper til?

A: En naturlig cirkulationsfordamper bruges til at koncentrere væsker ved at bruge naturlige konvektionsstrømme uden behov for mekaniske pumper. Det finder anvendelse i industrier som f.eks. fødevareforarbejdning og kemisk fremstilling til omkostningseffektive-og energieffektive-fordampningsprocesser.

Q: Hvilken type fordamper er bedst?

A: Valget af den bedste fordamper afhænger af specifikke anvendelseskrav. Almindelige typer omfatter oversvømmede, tør ekspansion og faldende film fordampere. Faktorer som systemkapacitet, effektivitet og driftsforhold påvirker valget. Hver type tilbyder unikke fordele, hvilket sikrer optimal ydeevne i forskellige industrielle og køleapplikationer.
